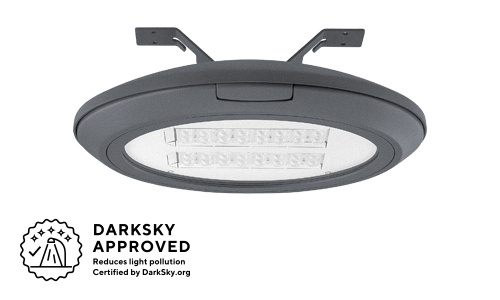

TEKO Rope

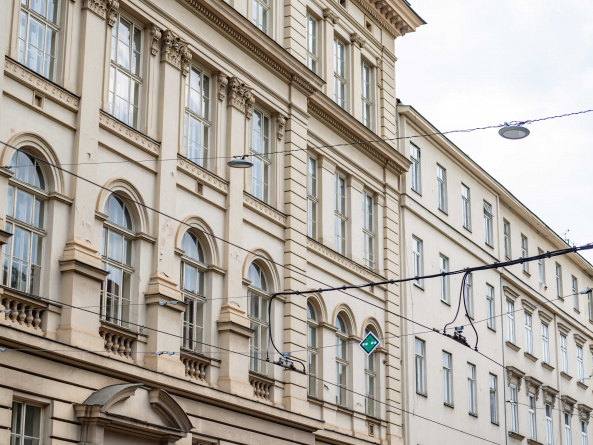

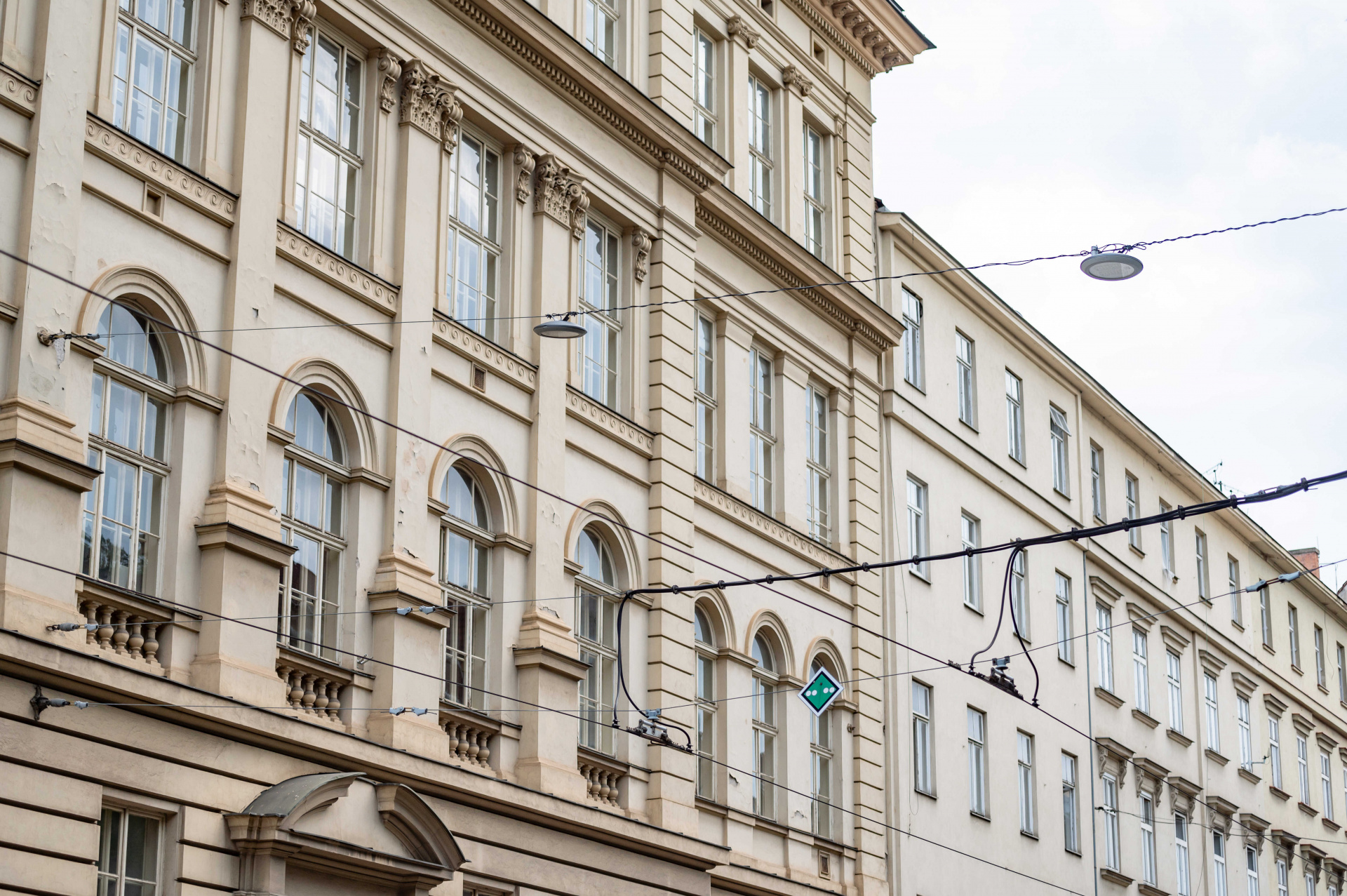

Moderní parkové LED svítidlo pro veřejné osvětlení, určené pro závěs na ocelové lano.

Regulace DALI                    Regulace DALI
Mechanická odolnost (IK9) Mechanická odolnost (IK9)
Stupeň krytí (IP66) Stupeň krytí (IP66)
Vibrace Vibrace
Volitelná barva tělesa dle RAL vzorníku Volitelná barva tělesa dle RAL vzorníku
IDA

Specifikace

Elektrické parametry

Světelný zdroj LED
Napájecí napětí AC 220–240 V / 50–60 Hz
Způsob připojení konektor Gesis (G) - standard
Předřadná část elektronický předřadník s přepěťovou ochranou L/N-Ground 10 kV
Přepěťová ochrana přídavná přepěťová ochrana 10 kV (S)
Jištění pojistka 6,3 A (J)
Možnost regulace bez regulace (bez značení), DALI (max. 3 žilový kabel), umělá půlnoc (A)
Konstantní světelný tok CLO (C)

Světelné parametry

Optický systém komunikace (Mxx), komunikace (Lxx), reflektorové (Pxx)
plošné (Uxx), kombinované (Kxx), BACK Light clonky (BL2)
FRONT Light clonky (FL1)
Distribuce světla přímá
Index barevného podání Ra > 70, Ra > 80
Teplota chromatičnosti

BLUE FREE (AMBER), 2 200 K, 2 700 K, 3 000 K, 4 000 K, 5 000 K,
5 700, TW

Životnost > 120 000 hod. (L90)

Konstrukce

Těleso svítidla hliníkový odlitek

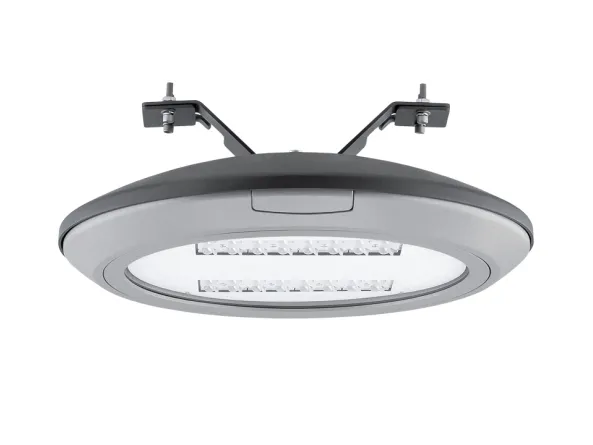

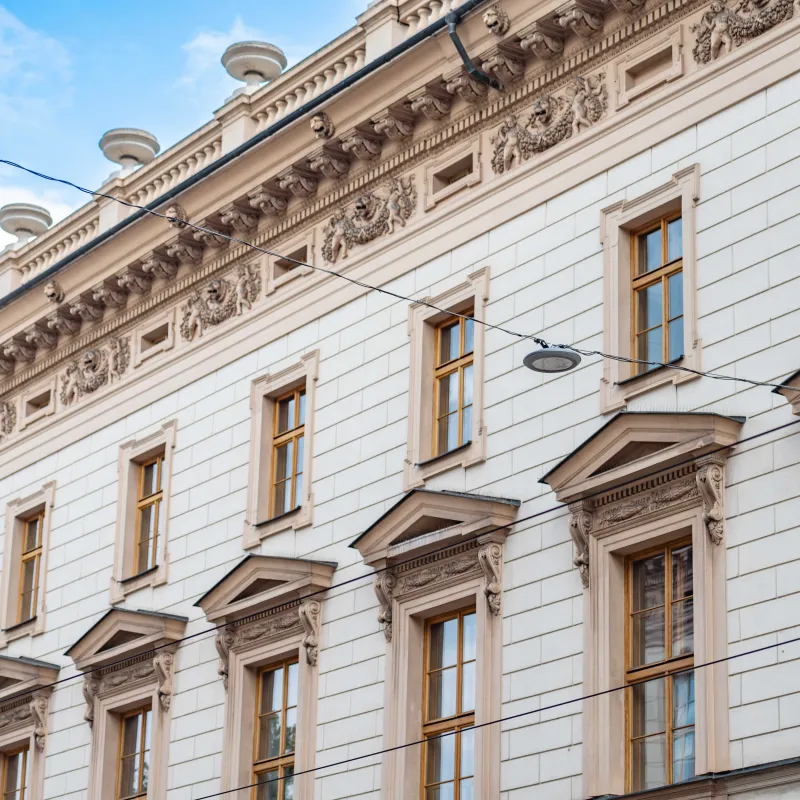

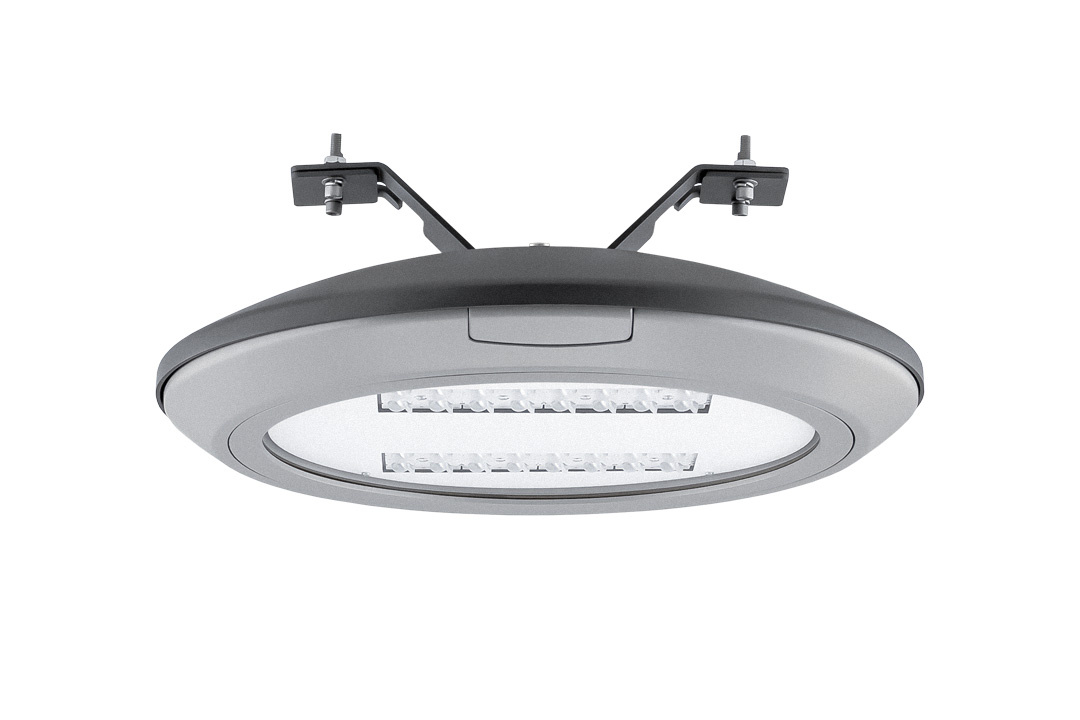

Barva RAL 7015/9006, jiný odstín dle RAL vzorníku – na objednávku
Typ povrchu mat
Kryt svítidla tvrzené sklo

Bezpečnost



Třída ochrany I, II
Maximální teplota okolí -40 / +55 °C
Stupeň krytí IP 66
Mechanická odolnost IK 09
EMC ANO
Vibrační test NE
Statické zatížení svítidla NE
Korozní zkoušky – solná mlha ANO (1 500 hodin)
Životnostní test  ANO
Certifikace ENEC+, ENEC, Zhaga-D4i, IDA Dark Sky Approved
CB test ANO
RoHS ANO
REACH ANO

Montáž

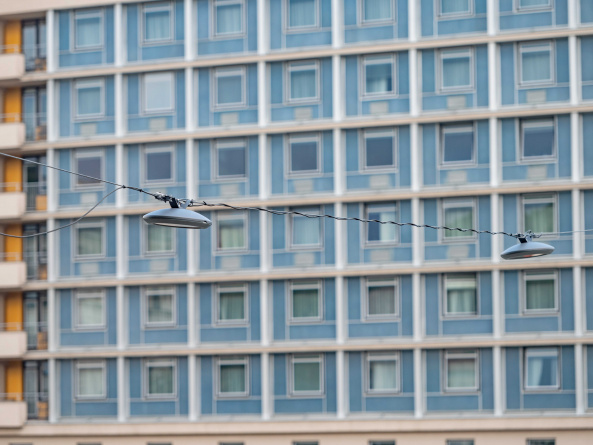

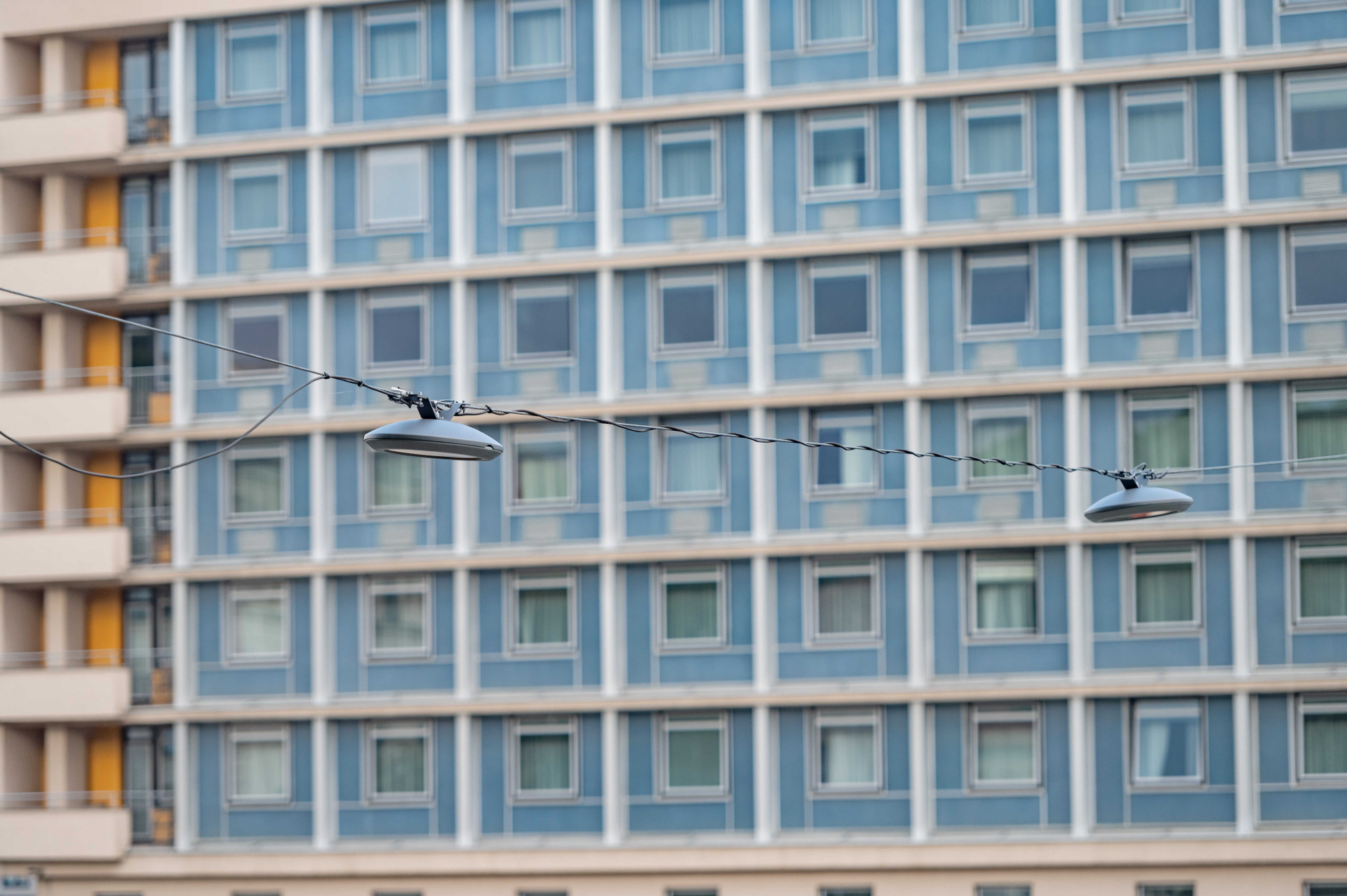

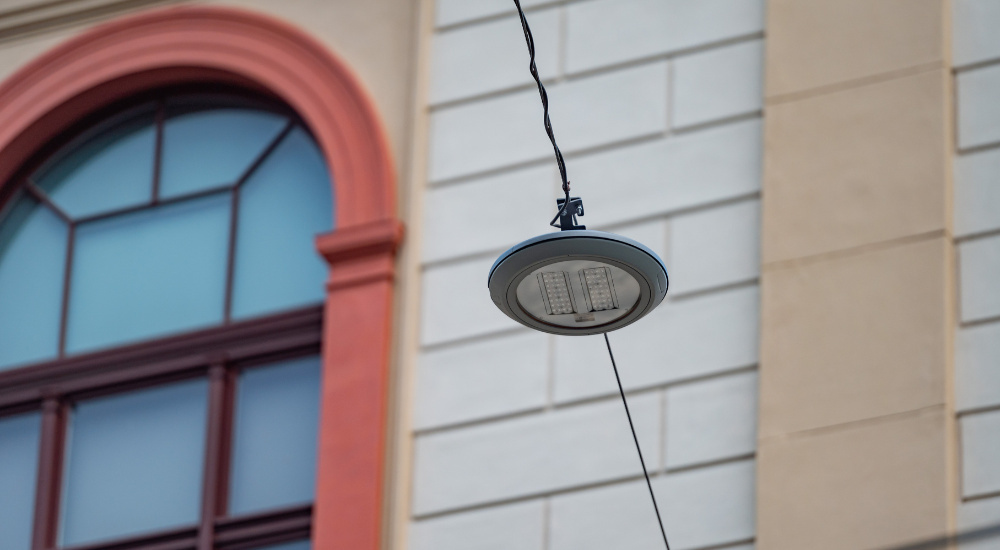

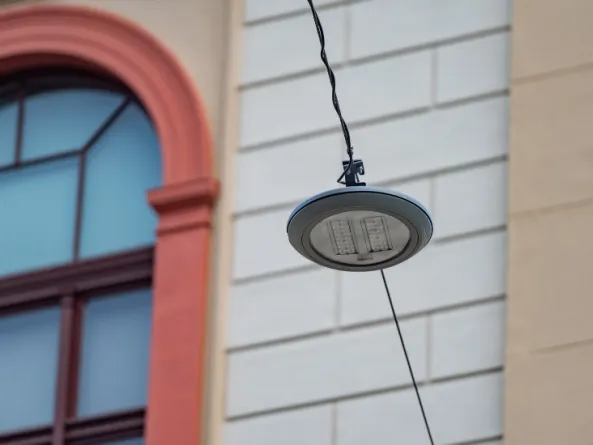

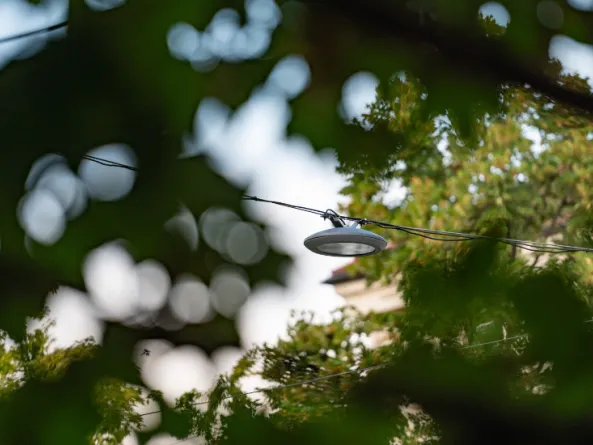

Způsob na lano
Doporučená výška max. do 10 m

Příslušenství

Užití náměstí, pěší zóny, ulice, venkovní areály

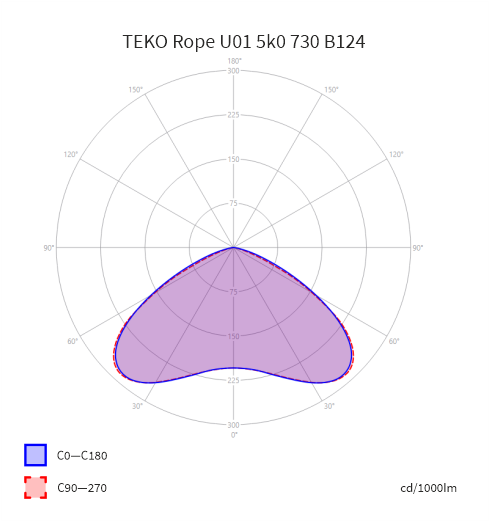

Varianty

Okolní teplota svítidla TQ 25 °C
Počáteční konzistence barvy ≤ 5 SDCM
Homologační pečeť IDA Dark Sky se vztahuje pouze na varianty s CCT ≤ 3 000 K
Pro splnění požadavků IDA Dark Sky musí být svítidla instalována vodorovně s vozovkou
Tolerance optických a elektrických parametrů ± 10 %

Při použití funkce CLO je počáteční příkon a světelný tok o 10 %
nižší než hodnota uvedené v tabulce. Křivky s funkcí CLO mají
písmeno „C“ na konci svého značení.

Pojem BLUE FREE (AMBER) v osvětlovací technice označuje světlo s minimálním množstvím modré složky světelného spektra (< 2%).

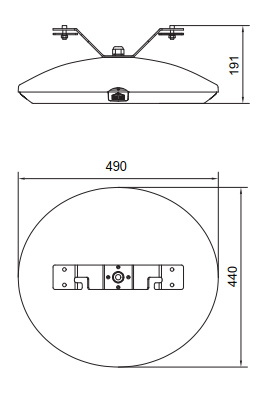

Rozměry

Rozměry

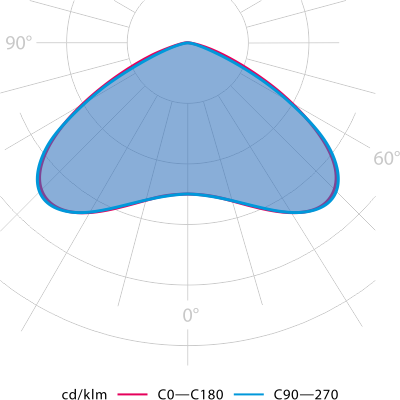

Fotometrie

Fotometrie

Energetický štítek

Energetický štítek

Soubory ke stažení
